Cấu tạo và nguyên lý của van bi điều khiển khí nén Kosaplus

Bạn có biết rằng, dòng van bi điều khiển khí nén Kosaplus vừa mang đến hiệu quả làm việc cao, vừa đảm bảo an toàn khi sử dụng. Đồng thời, chúng cũng có giá thành rẻ hơn so với dòng van bi điều khiển điện. Đó cũng là lý do giúp sản phẩm này đạt được nhiều sự tín nhiệm và lựa chọn khi sử dụng trong các hệ thống sản xuất ngày nay. Vậy hôm nay, cùng vanphukien tìm hiểu chi tiết về cấu tạo và nguyên lý làm việc của dòng van bi điều khiển khí nén dưới đây nhé!

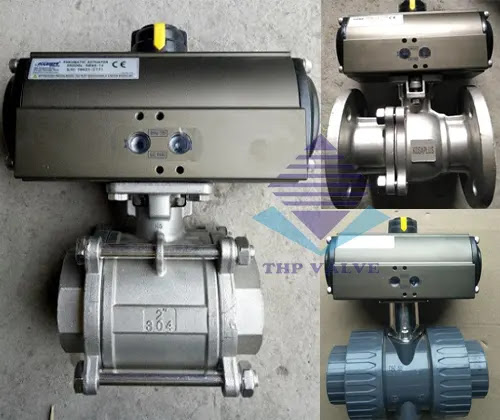

I. Cấu tạo và nguyên lý của van bi điều khiển khí nén Kosaplus

- Gồm thân van bi và bộ điều khiển khí nén Kosaplus:

a. Thân bi van

- Là phần tiếp xúc trực tiếp với lưu chất đi qua van, là 1 phần thân dưới của van bi được làm bằng vật liệu inox 304, 316, hoặc nhựa,… tùy theo nhu cầu của người sử dụng.

- Thân vi van được cấu tạo gồm: bi, gioăng làm kín, ty nổi, thân van và thiết bị truyền động,…

b. Bộ điều khiển khí nén Kosaplus:

- Được sản xuất với công nghệ hiện đại, lắp ráp với nhau tỉ mỉ, chính xác, vươn tầm thế giới với xuất khẩu trên 100 quốc gia.

- Với dải model phong phú gồm kép và đơn: AD, AS.

- Cấu tạo bộ khí nén có thân, piston, bánh răng, cổng cấp khí nén, lò xo ( chỉ có trong bộ truyền tác động đơn ),…

==> Tham khảo thêm: Van bi điều khiển khí nén DN15, DN20, DN25, DN32, DN40, DN50

c. Nguyên lý hoạt động van bi điều khiển kosaplus

Bộ điều khiển khí nén có tác động đơn, tác động kép hay tuyến tính mà nguyên lý hoạt động của thiết bị cũng sẽ có những điểm khác nhau.

- Đối với tác động đơn: Chúng ta chỉ cần cung cấp khí nén vào 1 cổng duy nhất để thực hiện việc đóng/mở van dễ dàng. Còn khi muốn khôi phục trạng thái ban đầu thì ngừng cấp khí. Lúc này piston sẽ nhờ độ đàn hồi của lò xo để đẩy van quay lại vị trí ban đầu.

- Đối với tác động kép: với kiểu tác động này thì người vận hành sẽ cung cấp khí cho cả hai quá trình đóng van và mở van. Qua đó, van điều khiển một cách dễ dàng hơn

- Đối với kiểu đóng mở tuyến tính (theo góc độ): Với kiểu vận hành này sẽ cần thêm bộ điều khiển tuyến tính sử dụng tín hiệu 4-20 mA để thực hiện việc đóng mở theo góc. Dựa vào từng nhu cầu đóng mở các góc khác nhau để cài đặt thiết bị cho phù hợp.

==> Xem thêm bài viết khác: Ưu điểm và ứng dụng của van bi điều khiển khí nén Kosaplus
